Оптимизация фотонных поглотителей с применением аддитивных технологий и конформных каналов охлаждения

В современных синхротронных установках требования к точности и стабильности оборудования непрерывно возрастают. Рост яркости пучков и необходимость удержания их положения с нанометровой точностью требуют внедрения инновационных решений в тепловом управлении. Одним из наиболее критичных компонентов таких систем являются фотонные поглотители — элементы, защищающие оборудование от избыточного излучения, формирующегося в результате работы ондуляторов и других источников синхротронного света.

Ограничения традиционных методов

Классическая технология изготовления поглотителей основана на механической обработке и вакуумной пайке медных трубок, формирующих систему охлаждения. Несмотря на проверенность метода, он имеет ряд недостатков: ограниченные возможности создания сложных геометрий, высокая трудоёмкость, значительные временные затраты и повышенная масса изделий. Кроме того, многочисленные паяные соединения требуют тщательного контроля, что увеличивает вероятность дефектов и утечек.

Аддитивное производство как инструмент оптимизации

Развитие аддитивных технологий (в частности, лазерного плавления порошков — L-PBF/SLM и электронно-лучевого плавления — E-PBF/EBM) позволило радикально пересмотреть подход к проектированию подобных компонентов. Главным преимуществом этих методов стала возможность создавать конформные каналы охлаждения, точно повторяющие контуры нагреваемых поверхностей. Такая конструкция повышает эффективность теплоотвода, снижает термические напряжения и увеличивает срок службы элемента.

Исследование и тестирование

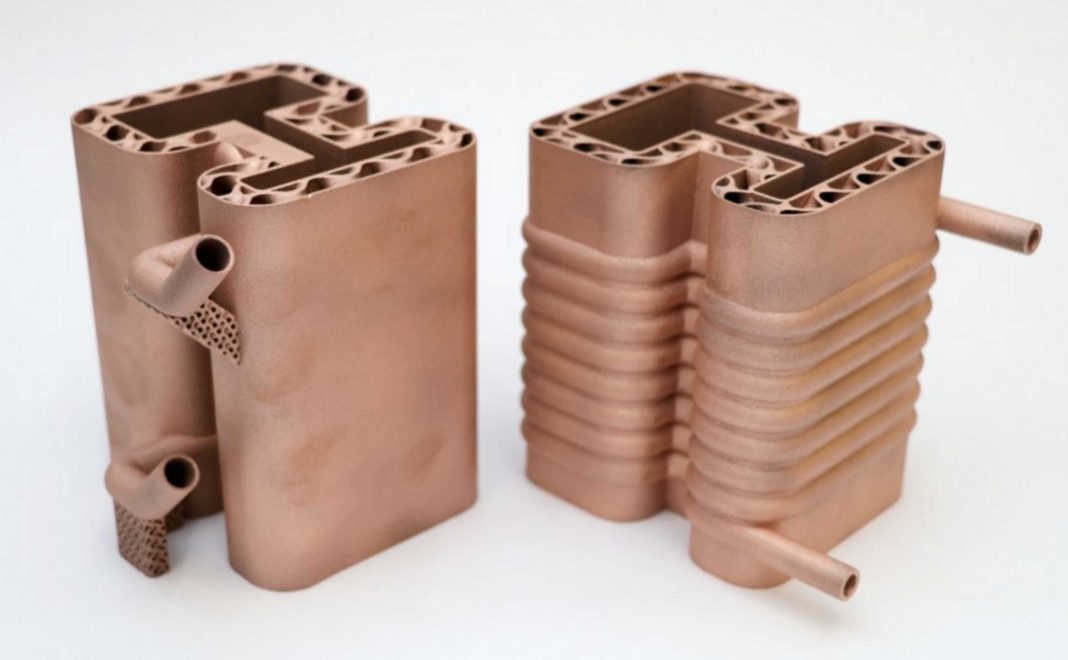

В рамках исследований, проведённых на базе Diamond Light Source, была реализована новая концепция фотонного поглотителя, напечатанного из медного порошка. Учёные разработали и сравнили две версии внутренней структуры охлаждения — «горизонтальную» и «спиральную». Для чистоты эксперимента использовалась упрощённая модель существующего поглотителя, что позволило сосредоточиться на анализе теплопередачи и гидродинамики.

Наиболее эффективной оказалась горизонтальная конфигурация. По сравнению с базовой моделью она обеспечила снижение максимальной температуры на 11%, уменьшение перепада давления в системе охлаждения на 82% и сокращение массы на 86%. Конструкция объединила в себе функции 21 паяной трубки, превратив их в монолитный элемент, что значительно повысило надёжность и упростило производство.

Конструктивные особенности и результаты испытаний

Исходный поглотитель длиной 600 мм, несмотря на достаточную механическую прочность, имел сложную структуру и требовал большого числа операций пайки. В оптимизированной версии каналы охлаждения были увеличены до 8 мм и располагались с минимальным количеством изгибов, что позволило добиться лучшего баланса между теплообменом и гидравлическим сопротивлением.

Комплексные испытания, включавшие численное моделирование и эксперименты с фотополимерными прототипами, подтвердили преимущества горизонтальной схемы. При этом спиральная модель, хотя и демонстрировала высокий коэффициент теплоотвода, проигрывала по уровню перепада давления: 3,68 бар против 0,33 бар у горизонтальной версии.

Проблемы реализации и пути их решения

Основным технологическим вызовом при аддитивном производстве медных деталей остаётся высокая отражательная способность меди в инфракрасном диапазоне, что осложняет процесс лазерного плавления. Тем не менее даже на установках малой мощности удалось достичь удовлетворительного качества.

Проведённые измерения показали шероховатость 7–9 мкм на внешних и 15–20 мкм на внутренних поверхностях каналов, что требует последующей доработки для применения в вакуумных системах. Геометрическая точность составила ±0,1 мм, а пористость — 6,2%, что значительно лучше показателей предыдущих экспериментов.

Причиной остаточных дефектов признана нестабильность подачи порошка. Рассматриваются пути её устранения — переход на жёсткие лезвийные ракели и применение горячего изостатического прессования (HIP) для уплотнения структуры и обеспечения герметичности.

Эффект решётчатых структур и гидравлическая оптимизация

Использование решётчатых заполнений позволило уменьшить массу изделия, однако вызвало небольшой рост температуры (около 4%) из-за сокращения объёма теплопроводного материала. Компенсировать этот эффект можно за счёт увеличения площади контакта и адаптации формы каналов.

Расчёты показали, что уменьшение длины каналов даёт более значительный эффект в снижении гидравлического сопротивления, чем их расширение. Оптимизированная горизонтальная модель обеспечила 82%-ное снижение перепада давления (до 0,33 бара) по сравнению с исходной конструкцией (1,85 бара), что снижает энергопотребление насосов и уровень вибраций.

Производственная и экономическая эффективность

Переход на аддитивное производство значительно сокращает сроки изготовления — с пяти до двух месяцев, даже с учётом постобработки. Отказ от ручной пайки, уменьшение количества деталей и возможность интеграции функций в монолитной структуре делают технологию более устойчивой и экономически выгодной.

Заключение

Опыт разработки фотонного поглотителя с использованием аддитивных технологий наглядно демонстрирует потенциал 3D-производства для высокотехнологичных систем. Создание конформных каналов охлаждения, уменьшение массы, улучшение тепловых характеристик и сокращение цикла производства превращают аддитивные методы из экспериментального инструмента в практическую промышленную технологию.

Дальнейшее развитие связано с повышением качества медных порошков, совершенствованием систем подачи материала, улучшением параметров лазерного излучения и внедрением гибридных технологий постобработки. Всё это позволит в будущем обеспечить производство высоконадежных тепловых компонентов для синхротронных и других научных установок нового поколения.
